美国斯坦博格工程实验有限公司

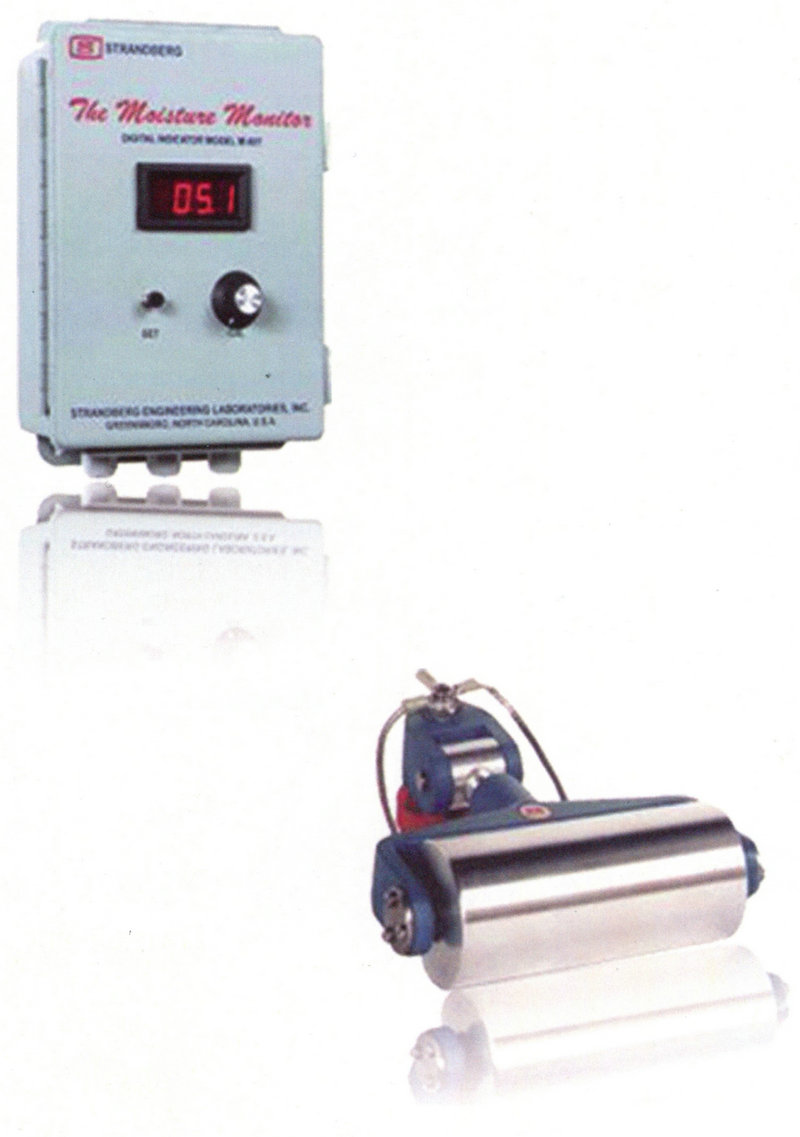

★ M-607在线检测残余回潮，可以控制质量，节约能源。 ● LED显示 ● 覆盖整个含潮范围 ● 易于安装，操作简单 ● 适用干所有纤维及混合物 ● 广泛用于浆纱机，预缩机 ● 幅定型机，靛蓝染色设备

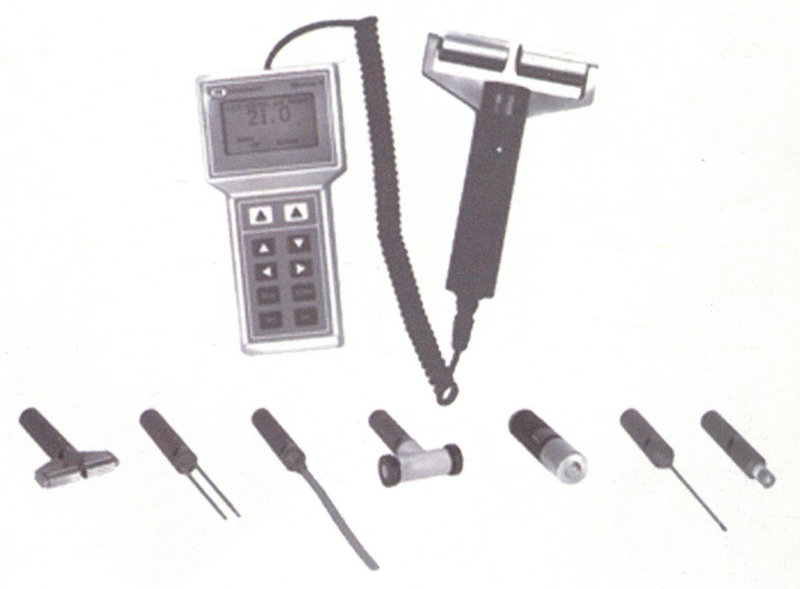

回潮电脑转换界面1035G。 回潮电脑转换界面1035G是专门用于过程面设计的。 它可以覆盖全部的含潮范围从全干到全湿始终是一种经性关系。1035G可与任何PLC连接.工作时可输出0-10伏和4-20毫安的电压和电流,用于所有纤维及混合物。 ▼ Spectrum 4是一款手提式多功能测试仪。 ● 回潮率/含潮率 ● 液体温度 ● 压辊压力 ● 烘桶温度 ● 收缩率/伸长率 ● 橡胶毯硬度



7701自动化回潮检测控制系统

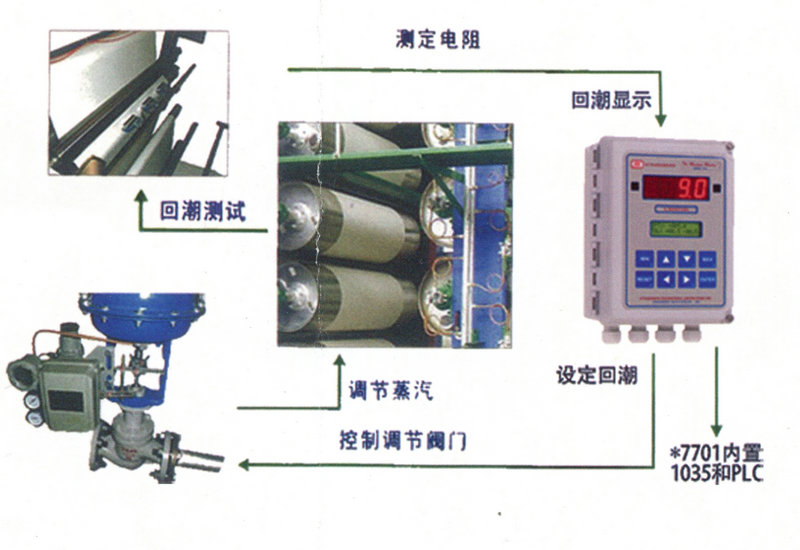

系统流程图

7701系统功效

● 可以自动控制落布回潮，这样解决了由于回潮不稳定或者过干过湿给布本身的稳定性带来影响，稳定产品质量
● 可以解决由于过度烘干导致的大量蒸汽浪费
● 大大节省了对操作工的依赖性
● 大大减少了因操作工的责任心而造成的不必要的浪费
● 可以对整台机的蒸汽使用有个很好的控制以及记录一定能让你节约蒸汽，把损失降到最低，同时又将产品的质量提高





织物密度测量与控制

为何织物密度测量取代了织物重量测量？

因为重量测量只能测量一个样本。

织物密度测量能够连续的测量所有的织物。

织物密度测量提供了监视织物的每一米布密度和鉴别出织物每一卷重量的变化的工具。

棉花国际科技中心及专业作研究表明，这种后整理机可以通过特殊的纬线密度监视达到影响预缩长度变化。

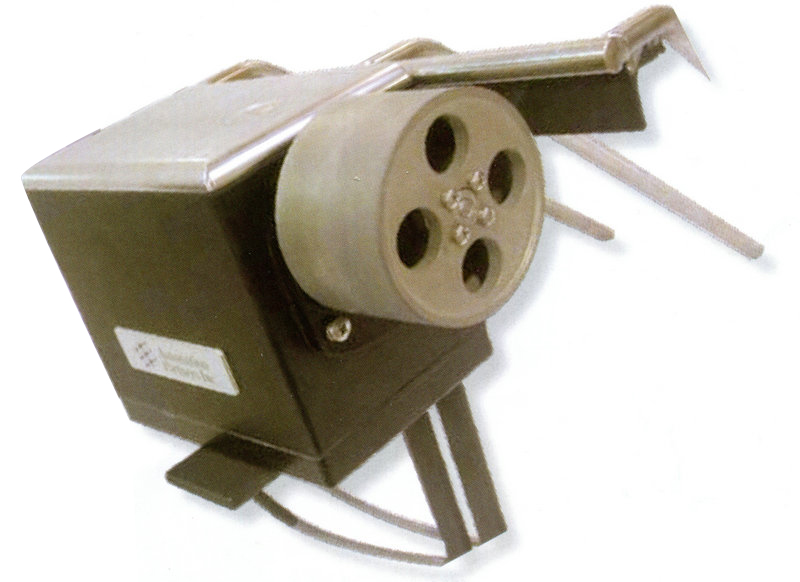

织物密度测量的光学传感器

PSM-200传感器系统是产业工业中最可靠的，机织的、针织的织物测量工具，它可提供连续的、可靠的和完全自动化的测量，不需要工人任何的操作经验来计算纬线密度。

 不需要操作技巧
 不同的织物类型也无需提前安装和设计
 不受颜色、纱线支数、织物速度和湿度影响

此种传感器应用于编织的织物，有宽式或管状的，包括弯曲物、圆形物(毛线衫和双面针织物)、连结物、经编针织物等等其它很多。

重量与密度的对比

为何由织物的称重（单位GSM)转变成织物的密度测量（单位PPI或者CPI)?

因为织物的密度能够连续的被测量，所以能提供一个更好的、更一致的方法来控制织物重量的一致性和预知余缩。

图表1展现了44卷布重量的测量结果，用于对机器的操作设置

重量测量很少能提供足够的信息给操作者来校正纱线数量的变化或者是织物密度在前一个生产过程的变化。己经完成的织物的重量变化范围很大，许多卷是超重的，这是一项不必要的花销，是收益的损失。
然而，使用一个织物密度的在线持续测试系统来设置和调整后整理机，这样就可以使织物处于相应重量规格之内。

图表2展现了型号为BX2030的布控制在纬密30CPI的织物而不是控制相应克重时，所有超重的织物都被消除了。



传感器技术

PSM传感器使用从织物反射的单色的红外光，红外传感器检测从织物反射回的红外光。
一个专利的动态跟踪算法可以准确地、自动地决定路线是哪一排或者是挑选织物的行，调整光发出最适宜的信号。传感器发出的信号和整个转速计的信号一起被发送到PSM处理器用以分析。

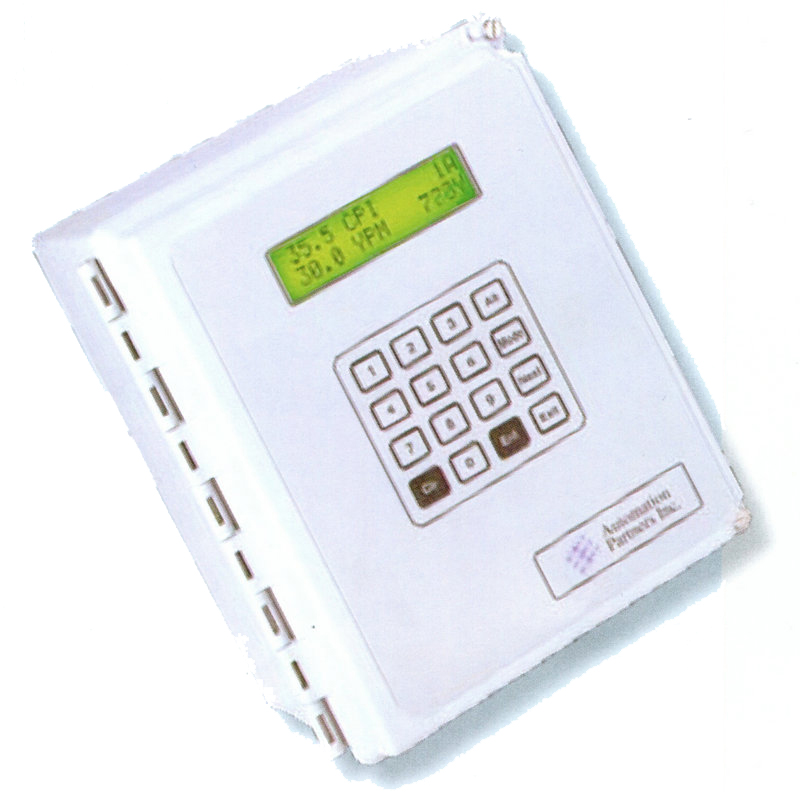

信号处理器

传感器探头发出的信号被PSM处理器的微处理器分析来重建织物的构造特征。连同完整的转速计的数据一起，处理器使用矩形图和统计分析技术决定织物的密度。

处理器在液晶显示器上显示织物的密度、织物的速度和织物的长度，此项操作完全不用操作员操作，不需要操作员输入或做出决定。系统完全是自动的，在连续的基础上提供可靠的、准确的数据，不会防碍机器操作员做其他工作。

PSM处理器是为测试织物密度而专门设计的，电子设备组件的工业等级确保可靠操作。本系统属于简易的操作，不需要对操作员进行任何培训。



外围设备

PSM-200传感系统还提供一台打印机和所有的信号数据线。

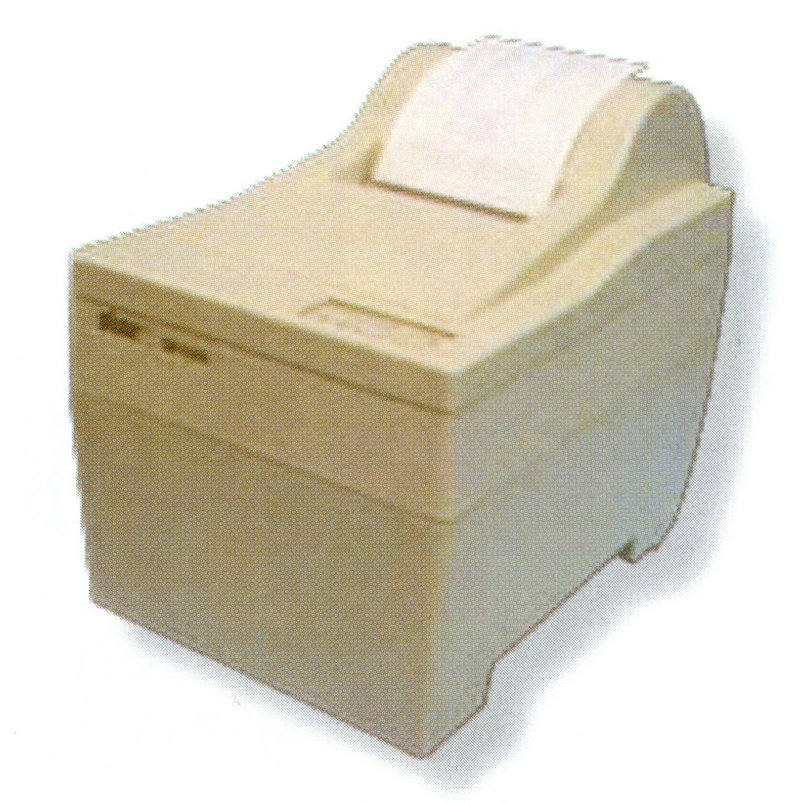

42圆点矩阵打印机和可更换的打印传送带。

其他标准是一个RS-232系列通讯端口。
还可以选择的有:
 模拟输出(4-20mA)
 警报信号灯

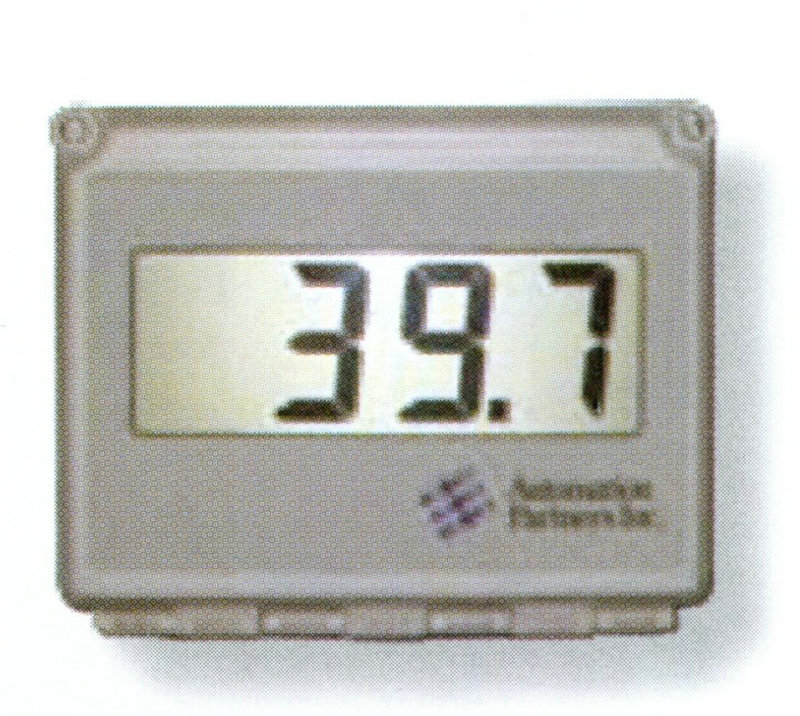

 移动液晶显示屏

如果织物密度在PSM处理器设定的范围以内，绿灯亮:如果密度超出了设定的值，则红灯闪烁。提供360°可见角度。

液晶显示屏以2寸(5厘米)高的数字显示织物密度。
